電池FPC設計難題及解決方案：打造可靠高效的柔性連接
在追求輕薄短小的電子產品時代，電池FPC（柔性印刷電路板）憑借其優異的柔韌性、可彎曲性和高密度布線能力，成為連接電池與主板的理想選擇。
電池FPC在設計過程中也面臨著一些獨特的挑戰，需要工程師們仔細考量并采取相應的解決方案。

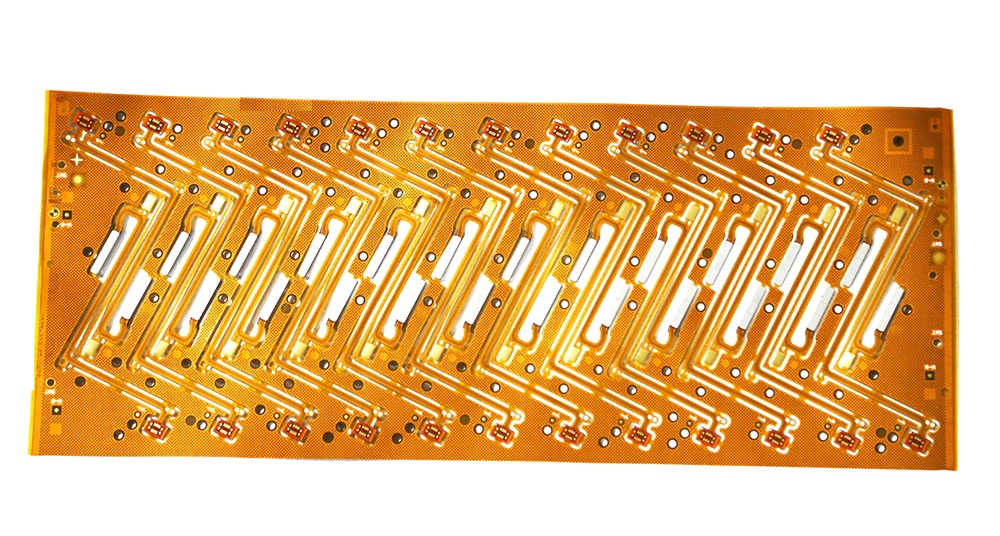

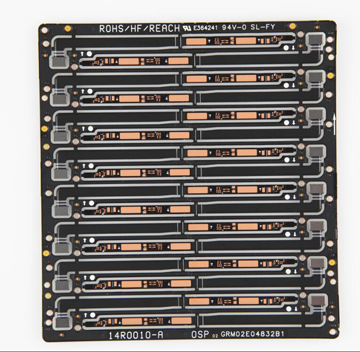

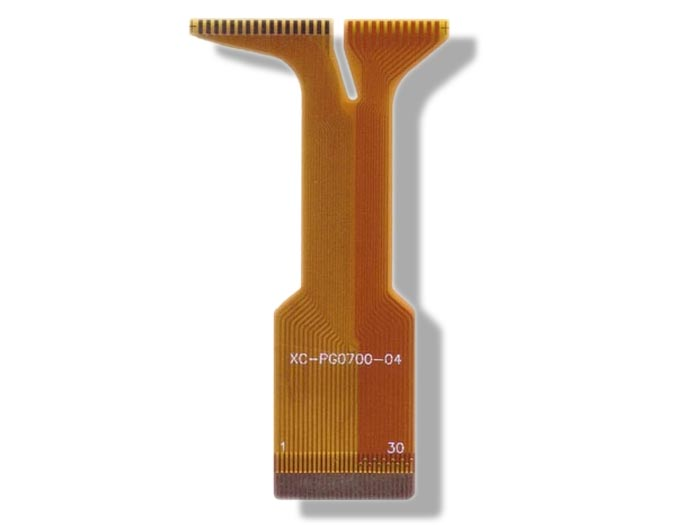

.jpg)
常見難題及解決方案
1. 機械應力與可靠性
難題： 電池FPC在設備使用過程中會經歷反復彎折、拉伸等機械應力，容易導致線路斷裂、焊點脫落等問題，影響連接可靠性。
解決方案：
優化FPC走線： 避免在彎折區域布置關鍵線路，采用圓弧走線代替直角走線，減少應力集中。
選擇合適的基材： 使用具有高抗彎折性能的基材，如聚酰亞胺（PI）或聚酯（PET）。
加強關鍵部位： 在彎折區域增加補強板或使用更厚的覆蓋膜，提高機械強度。
進行可靠性測試： 在設計階段進行嚴格的彎折、拉伸等可靠性測試，確保FPC滿足使用壽命要求。
2. 電氣性能與信號完整性
難題： 電池FPC需要傳輸大電流，同時還要保證信號傳輸?shù)耐暾?，避免電磁干擾（EMI）和信號衰減。
解決方案：
合理設計線寬和線距： 根據電流大小選擇合適的線寬，保證足夠的載流能力；控制線距，避免信號串擾。
使用屏蔽層： 在FPC中添加接地層或屏蔽層，有效抑制電磁干擾。
優化阻抗匹配： 控制FPC的阻抗，使其與連接器、芯片等器件的阻抗匹配，減少信號反射和衰減。
進行信號完整性仿真： 利用仿真軟件對FPC的信號完整性進行分析和優化，確保信號傳輸質量。
3. 熱管理與散熱
難題： 電池在工作過程中會產生熱量，而FPC的柔性基材導熱性較差，容易導致熱量積聚，影響電池性能和壽命。
解決方案：
電池軟板優化布局： 將發熱元件布置在散熱條件較好的位置，避免熱量集中。
使用導熱材料： 在FPC與電池之間添加導熱硅膠墊等材料，提高熱傳導效率。
設計散熱結構： 在FPC上設計散熱孔或散熱片，增加散熱面積。
進行熱仿真分析： 利用仿真軟件對FPC的熱分布進行分析，優化散熱設計。
4. 裝配與可制造性
難題： 電池FPC的形狀復雜，裝配精度要求高，同時還要考慮生產工藝的限制，確?？芍圃煨浴?/p>
解決方案：
簡化FPC結構： 在滿足功能需求的前提下，盡量簡化FPC結構，降低裝配難度。
設計合理的定位孔和裝配基準： 方便FPC的定位和裝配，提高裝配精度。
與制造商充分溝通： 了解生產工藝的限制，在設計階段就考慮可制造性，避免后期修改。
軟板廠的電池FPC設計是一個復雜的系統工程，需要綜合考慮機械、電氣、熱管理、裝配等多個方面的因素。通過深入了解常見難題并采取有效的解決方案，工程師們可以設計出可靠、高效、易于制造的電池FPC，為電子產品的性能提升和功能創新提供有力支撐。
