隨著互聯網技術的快速發展，那些高端旗艦手機無線充電技術成為了主流。那么無線充電具體是怎么樣的，原理是什么？背后支持這項技術的又是什么？今天深聯小編給大家介紹一下無線充電相關的知識，感興趣的朋友一起來看看吧！

無線充電技術本身并沒有大家想象的那么神秘，它的誕生由來已久。其實早在1894年，尼古拉·特斯拉就展示了磁共振耦合（Magnetic Resonant Coupling），就是兩個電路之間產生磁場來通過空氣傳輸電。簡單來說，這是就是一項電與磁的轉換技術。

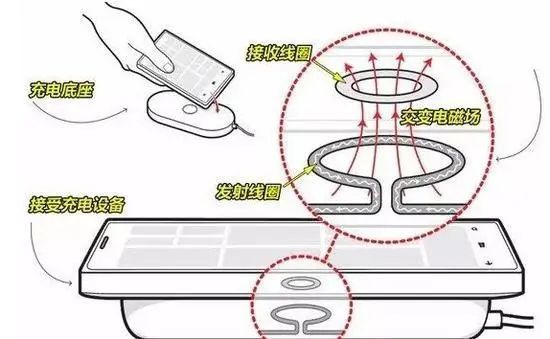

電生磁，磁生電，電和磁場在一定條件下其實是能夠互相轉換的。無線充電就是在無線充電基座（發射器）里將交流電轉成磁場輸出，而設備（接收器）再將磁轉成交流電給設備使用。這樣一個過程就實現了無線充電。

目前無線充電的方式主要有四種：電磁感應技術、磁共振技術、微波技術和電場耦合技術。其中電磁感應這種方式技術更為成熟，充電效率更高，而且它的電路結構也比較簡單。所以大部分手機目前采用的就是這種電磁感應式的無線充電。

支持這項技術就需要用到手機無線充軟板

手機無線充軟板是手機無線充電系統中的一個關鍵部件，通常由柔性線路板（FPC）制成，具有柔韌性、可彎曲等特點。以下是關于它的詳細介紹：

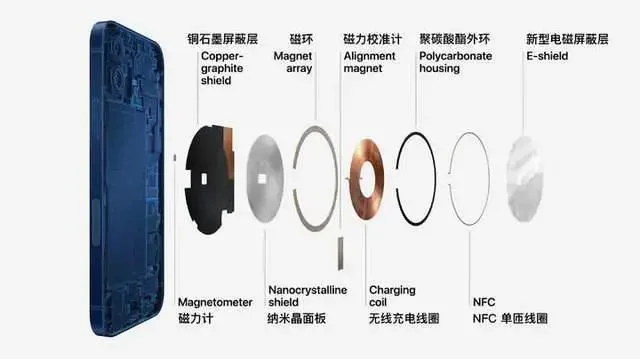

手機無線充FPC結構組成：

- 感應線圈：這是手機無線充軟板的核心部分，主要由回形線圈、跳線和焊接 pad 構成?；匦尉€圈用于產生磁場，當與發射端的磁場相互作用時，便能夠實現電能的傳輸。跳線用于連接不同的線路部分，確保電流的順暢傳輸，焊接 pad 則是用于與其他電子元件進行焊接連接。

- 基材：一般采用聚酰亞胺（PI）等柔性材料作為基材，這種材料具有良好的柔韌性、耐高溫性和絕緣性，能夠滿足手機無線充軟板在各種使用環境下的要求。

- 覆蓋膜：覆蓋在電路表面，起到保護電路、絕緣和防潮等作用。覆蓋膜的材料通常也是具有良好柔韌性和絕緣性的聚合物材料。

無線充軟板應用場景：

- 手機內置：許多智能手機內部都集成了無線充軟板，作為手機的無線充電接收端，實現無線充電功能。

- 無線充電器：獨立的無線充電器中也需要使用無線充軟板，作為充電器的核心部件，與手機進行無線充電通信。

- 其他電子設備：除了手機，一些其他的電子設備如無線耳機、智能手表等也開始采用無線充電技術，這些設備中同樣會用到無線充軟板。

無線充電的主要優點有：
1、無需頻繁插拔充電器，減少接口損耗

2、磁吸充電器即放即充，便于駕駛

3、目前各品牌推出了多合一無線充電器，供多個產品同時充電，簡潔方便顏值高

4、適合設置在公共場所，共享使用。

目前無線充電的缺點：

1、為了限制發熱等問題，無線充電速度會較慢

2、非磁吸式的無線充電器，需要放置在特定位置使用，不便于隨時邊充邊玩

3、充電時如果放置手機電池位置偏差過大，可能進一步降低充電效果。

希望通過這些講解，讓你能夠更加了解神秘的無線充電技術。
