FPC柔性線路板疊層結構詳解

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3825發布日期：2023-04-23 05:06【大中小】

　　柔性線路板(即FPC)，從結構上講，有單層板、雙面板、多層板之分，不同層板的結構各有不同，但最基礎結構都為基材銅+覆蓋膜。基材銅最常用的為壓延銅和電解銅，覆蓋膜一般為PI，即聚酰亞胺。

Vincent技術交流站

FPC基本結構材料介紹

從撓性印制線路板的基本結構分析，構成撓性印制線路板的材料有絕緣基材、膠粘劑、金屬導體層（銅箔）和覆蓋層。

01.銅箔基板（Copper Film）

銅箔：基本分成電解銅與壓延銅兩種。厚度上常見的為1oz 1/2oz 和 1/3 oz。

基板膠片：常見的厚度有1 mil與1/2 mil兩種。

膠（接著劑）：厚度依根據自己的需求決定。

02.

覆蓋膜保護膠片（Cover Film）

覆蓋膜保護膠片：表面絕緣用。常見的厚度有1 mil與1/2 mil。

膠（接著劑）：厚度依根據自己的需求決定。

離形紙：避免接著劑在壓著前沾附異物；便于作業。

03.

補強板（PI STIffener Film）

補強板：補強FPC的機械強度，方便表面實裝作業。常見的厚度有3 mil到9 mil。

膠（接著劑）：厚度依根據自己的需求決定。

離形紙：避免接著劑在壓著前沾附異物。

EMI：電磁屏蔽膜，保護線路板內線路不受外界（強電磁區或易受干擾區）干擾。

　　另外，F(xiàn)PC經常有焊盤、金手指等結構，一般要對其進行加強處理，即在這些結構處的反面壓適當大小的FR4或PI不強，厚度根據產品具體使用環境進行選擇，有時候，也會用到鋼片。補強只能在FPC表層。

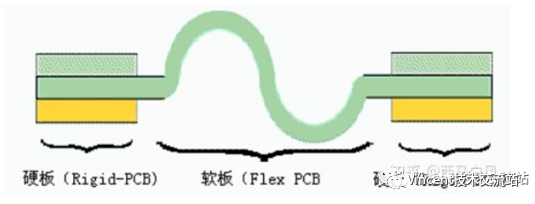

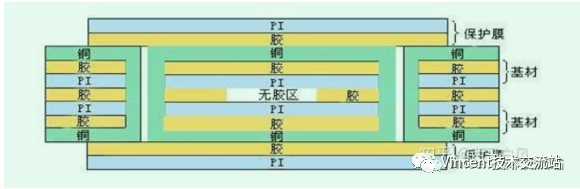

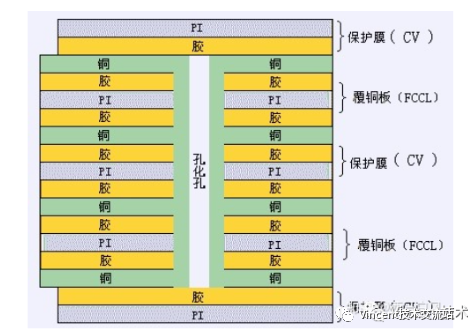

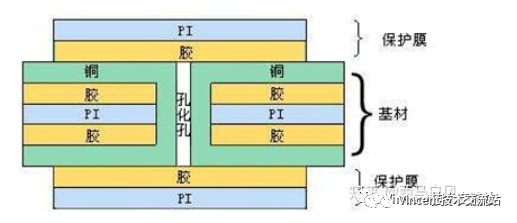

FPC常用的幾種疊層結構

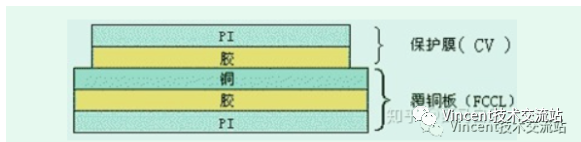

01.單面板

采用單面覆銅板材料制作而成，于線路完成之后，再覆蓋一層保護膜或覆蓋涂層，形成一種只有單層導體的軟板。
