汽車FPC廠剖制PCB板的制作過程與方法

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2578發布日期：2021-09-07 11:14【大中小】

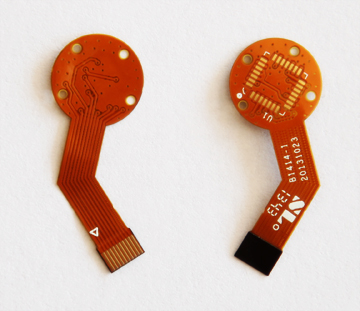

首先，我們要知道汽車FPC廠的PCB板剖制是指根據原有的PCB板實物得到原理圖和板圖（PCB圖）的過程。其主要是用于后期的開發。后期開發包括安裝元器件、深層測試、修改電路等一系列的操作。因?yàn)椴粚儆赑CB板剖制的范疇，在這里就不多說了。

PCB板剖制的過程中會有一些有害工種（砂紙磨板）和簡單重復勞動（描線），很多的設計人員根本就不愿意從事這項工作。

首先，我們看看PCB板剖制的流程：

1、拆除原板上的器件。

2、將原板掃描，得到圖形文件。

3、將表面層磨去，得到中間層。

4、將中間層掃描，得到圖形文件。

5、重復2-4步，直到所有層都處理完。

6、利用專用軟件將圖形文件轉換為電氣關系文件---PCB圖。如果有合適的軟件，設計人員只需把圖形描一遍即可。

7、檢查核對，完成設計。

然后我們談?wù)凱CB板剖制的技巧：

不得不承認，汽車FPC廠的PCB板剖制尤其是多層PCB板的剖制是一件相當費時也廢力的工作，其中有很多勞動都是重復的，這就要求我們有足夠的耐心和細心確保不產生錯誤，當然，我們也可以利用合適的軟件代理人工進行重復性的工作，那樣可以達到省事省力的作用。

1、剖制過程中一定要用掃描儀。

許多設計人員習慣直接在PROTEL、PADSOR或CAD等PCB設計系統上畫線。這種習慣是非常不好。掃描得到的圖形文件既是轉換成PCB文件的基礎，又是后期進行檢查的依據。利用掃描儀可以大大降低勞動難度和強度。毫不夸張地說，如果能充分利用掃描儀，即使沒有設計經驗地人員也可以完成PCB板剖制工作。

2、單方向磨板。

不要為了所謂的效率而是用雙向磨板，因?yàn)殡p向磨板非常容易磨穿，導致其它層遭到不同程度的損壞。PCB板的外層比內層硬，所以內層容易遭到損壞導致無法打磨，還有汽車FPC廠所生產的PCB板由于材質、硬度、彈性的不同，很難準確的磨去。
