fpc是什么行業？六種FPC結構圖介紹
柔性線路板行業，跟PCB行業的性質是一樣的，PCB是硬板，fpc是軟板。
FPC是Flexible Printed Circuit的簡稱，又稱軟性線路板、柔性印刷電路板,撓性線路板，簡稱軟板或FPC，是用柔性的絕緣基材（PI、PET等）制成的印刷電路。FPC具有許多硬性印刷線路板（PCB）不具備的優點。例如它可以自由彎曲、卷繞、折疊，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化。利用FPC配線密度高、重量輕、厚度薄的特點可大大縮小電子產品的重量和體積，適用電子產品向高密度、小型化、高可靠方向發展的需要。因此，F(xiàn)PC在筆記本電腦、計算機周邊設備、LCD液晶模組、LED照明、辦公設備、數碼相機、手機、PDA、激光頭、儀器儀表、醫療儀器及汽車產品等領域或產品上得到了廣泛的應用。
FPC還具有良好的散熱性和可焊性以及易于裝連、綜合成本較低等優點，軟硬結合的設計也在一定程度上彌補了柔性基材在元件承載能力上的略微不足。
柔性印制電路板有單面、雙面、多層板和軟硬結合板之分。所采用的基材以聚酰亞胺覆銅板為主。此種材料耐熱性高、尺寸穩定性好，與兼有機械保護和良好電氣絕緣性能的覆蓋膜通過壓制而成最終產品。雙面、多層印制線路板的表層和內層導體通過金屬化實現內外層電路的電氣連接。

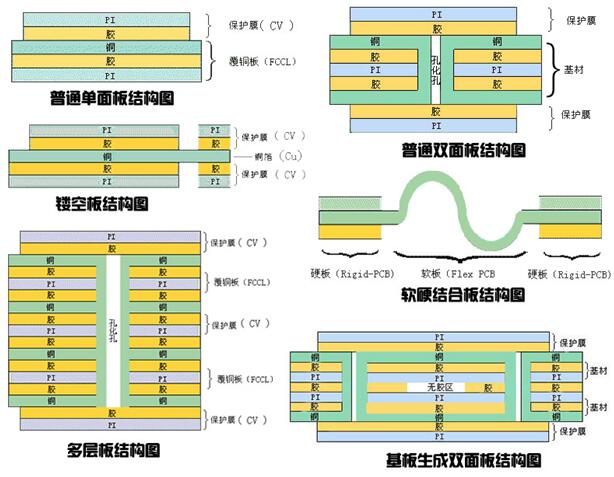

六種FPC結構圖:
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：單面有膠電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試
醫療按鍵軟板
-
-
型 號：RS01C00227A
層 數：1
板 厚：0.1mm
材 料：單面無膠電解材料
銅 厚：1/2 OZ
特 點：白油，貼鋼片
表面處理: 沉金2微英寸
最小線寬/線距：0.2mm/0.4mm
