柔性電路板成品品質檢驗
柔性電路板檢查測試
最普遍的三個檢查步驟就是，電氣測試、AOI光學自動檢查、目視檢驗。
柔性電路板電氣測試

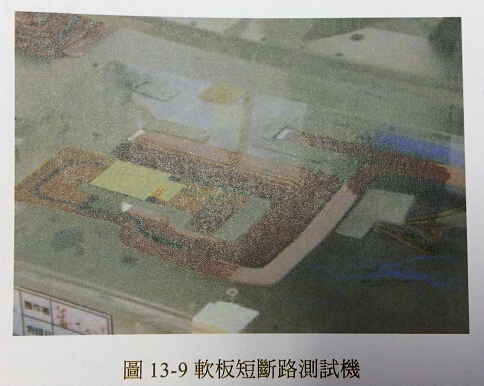

電氣測試的設備非常多樣化，但是一般的討論主要分為測試控制的部分以及測試治具兩者。測試設備經過點對點的測試程序，利用電阻值與電壓測試的方式，將短斷路的現象篩選出來。一般的測試機提供不同測試電壓的能力，同樣也有測試不同電阻的能力，但是設備的極限值為何就是差別的所在。圖13-9是柔性電路板的電測機臺。
一般的柔性電路板測試機關鍵考慮項目如下：
1.電流設定檢查短路的能力
2.電壓設定檢查斷路的能力
3.程式能力與自動化的程度
4.電阻的量測能力
5.二極體的測試能力
6.測試時間的長短
7.電容、電感的測試能力
另外一個電氣測試的重點就是測試治具的部分，典型的測試治具包含了測試床臺以及一些安置在適當位置的彈性測試端子探針。這些探針可以因應不同的面積與需求而采用不同的型式，而壓床的型式則是要讓柔性電路板與探針間穩定的接觸。對于一些小量的產品，也可以考慮使用飛針的系統進行測試。
